液化天然氣(LNG)是氣態天然氣通過降溫、加壓后液化形成的深冷液體，標態沸點-162℃，液體的體積為同質量氣體體積的1/625，2.1類易燃氣體，鐵危編號21008，屬鐵路禁止運輸品類。作為一種清潔、高效的能源，LNG在城鎮供暖清潔燃料、交通工具用燃料、工業氣體燃料以及發電燃料等領域得到廣泛應用，已經成為國家能源戰略調整的重要方向。受環保政策、城市燃氣和工業領域煤改氣等因素的影響，近年來LNG需求量迅速增加，LNG運輸能力已經成為制約其推廣應用的關鍵因素。目前我國LNG鐵路運輸尚處于空白，鐵路作為一種安全、經濟、穩定的運輸方式，如果能參與LNG運輸，可以為國家能源結構調整戰略提供有利支撐。
1 我國LNG陸上運輸方式比較分析

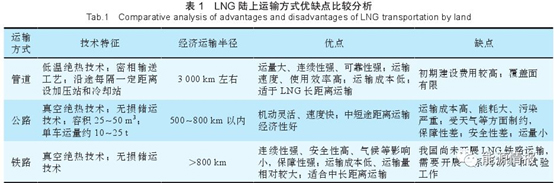

目前我國LNG陸上運輸方式包括管道運輸、公路運輸2種。管道運輸是將天然氣液化成LNG液體進行長距離管道輸送，為防止液體氣化，需要采用密相輸送工藝，管道內實現液體單相流動，管道沿線每隔一定距離需要建設LNG加壓泵站和冷卻站。除管道運輸外，LNG還可以采用公路槽車運輸，經濟運輸半徑為500~800km以內，是目前我國LNG主要陸上運輸方式。目前只有日本、美國、俄羅斯少數國家開展LNG鐵路運輸業務，我國還尚未開展LNG鐵路運輸業務。而鐵路適于長距離、大宗貨物運輸，是LNG潛在的陸上運輸方式。LNG陸上運輸方式優缺點比較分析如表1所示。
我國已經建成投產西氣東輸的忠武線、陜京一線、陜京二線等較大的輸氣管道，這些大的輸氣工程雖然解決了沿線地區的部分用氣，但對于很多中小城鎮、獨立的工業項目、汽車用氣等還有相當大的缺口。LNG公路運輸不僅運輸能力和運輸半徑有限，還受天氣、運輸車輛、徑路、里程、安全管控等方面制約，運輸成本高，特別在雨雪、大霧等惡劣天氣影響下，保供能力差，事故多發，而且傳統公路運輸車輛存儲時間較短，無法長時間、大量運輸及儲存。因此，在管道氣增量有限、管線建設周期長、公路運輸能力有限的情況下，運輸能力已經成為制約LNG運輸的關鍵因素。由于鐵路運輸尤其是在冬季，不會因為冰雪道路等原因影響運輸，運輸安全性和供給保障性相對較高，還可以發揮鐵路運輸半徑大、網絡完善的優勢，形成LNG鐵路運輸網，解決LNG運輸瓶頸問題，有利于全國范圍內調配LNG，將資源優勢轉化為經濟優勢。
2 我國LNG供需區域分布
2.1 供給區域分布
我國LNG供給來源主要包括進口LNG和國產LNG。進口LNG是通過分布在沿海地區的接收站卸載船運LNG，目前我國已經建成20余座LNG接收站，主要分布在廣東、山東、福建和浙江沿海地區，年接收能力6765萬t。2018年我國通過沿海接收站進口LNG約5400萬t，占我國天然氣進口量的59%，成為全球第一大天然氣進口國，通過接收站進口的LNG大部分經氣化后直接進入管網，其余約1388萬t通過公路運輸進行銷售。我國天然氣氣源主要來自塔里木盆地、柴達木盆地、鄂爾多斯盆地、四川盆地等，2018年天然氣產量為1576億m3，其中156億m3天然氣經工廠生產成1100萬tLNG進行銷售，主要集中在新疆、內蒙古、陜西和四川。
2.2 需求區域分布
天然氣廣泛應用于居民生活、工商業、發電、交通運輸、分布式能源等多個領域。2018年，我國天然氣消費結構為：工業燃料38.2%、城市燃氣32.5%、天然氣發電14.7%、天然氣化工14.6%，消費呈現出地域不均衡現象，環渤海、長三角、東南、中南地區是天然氣主要消費區域，占全國天然氣消耗量的63%；八大經濟區天然氣消費量比例分別為環渤海經濟區(21%)、長三角(17%)、東南沿海(13%)、西南地區(13%)、中南地區(11%)、中西部(10%)、西北地區(9%)、東部地區(6%)。

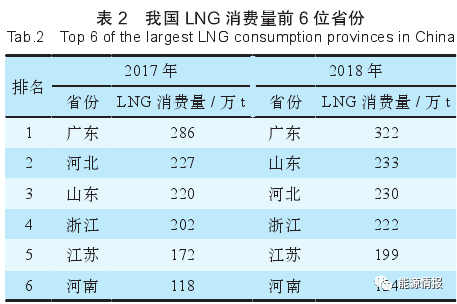

我國天然氣大部分是通過管道直接運輸到消費區域，其余以LNG采用公路槽車運輸。2018年，我國LNG市場消費量為2498萬t，與2017年同比增長25%，LNG消費前6名省份年消費量均超過100萬t。我國LNG消費量前6位省份如表2所示。
由于公路槽車運輸能力和經濟運輸半徑有限，現有公路運輸并不能滿足LNG的消費需求，導致很多地區LNG供應不足。據中國海洋石油集團有限公司有關機構預測，河北、江蘇、浙江、山東的LNG需求量缺口約為181萬~191萬t；安徽、河南省的LNG需求量缺口約為41萬~80萬t；云南、貴州、天津、湖北、湖南、江西、北京、遼寧的LNG需求量缺口約為1萬~40萬t。我國LNG需求量仍存在較大的缺口，LNG需求區域主要集中在華北、華東和中南地區。
2.3LNG運輸流向分析

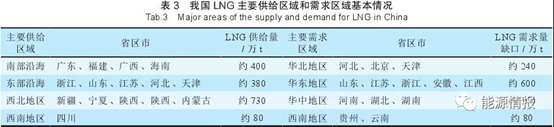

我國一些區域既是LNG供給區，也是LNG消費區，在滿足自需后余量運輸至其他LNG需求區域。經初步估算，我國LNG主要供給區域和需求區域基本情況如表3所示。

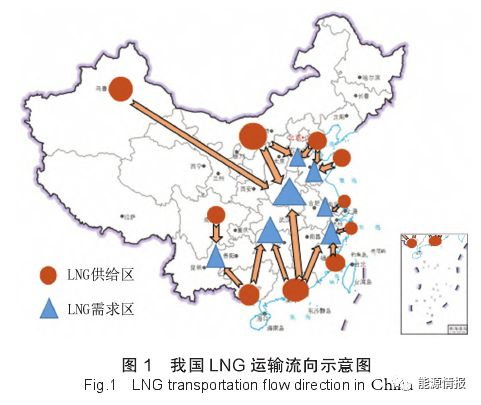

由表3可以看出，南部沿海和西北地區是主要的LNG供給區，廣東省2018年LNG消費量高居全國首位，但每年廣東省進口LNG比例占全國的20%，除滿足自需外還有余量可以供給其他區域；新疆、內蒙古、陜西等西北華北產氣區域每年都可以向外供給LNG。華北、華東和華中是主要的需求區域，對于華北地區，雖然可以從天津和唐山進口LNG，但是河北中西部缺氣較為嚴重、缺口量較大；對于華東地區，雖然山東、江蘇、浙江等東部沿海接收站可以進口LNG，但仍然不能滿足本地區LNG消費，存在較大的LNG需求量缺口；對于華中地區，本身既無氣田又缺少接收站，只能通過其他地區供給。西南地區中四川盆地也是主要的產氣區域，可以就近供給至云貴缺氣地區。綜上分析，我國LNG供給區域與需求區域存在地域不均衡現象，陸上運輸流向主要從西北LNG生產區域和南部沿海LNG進口區域流向華東、華北、華中和西南地區，我國LNG運輸流向示意圖如圖1所示。
3 我國LNG鐵路運輸區域通道設計
鐵路運輸區域通道是采用一條或多條鐵路線連接多個區域，實現區域間旅客或貨物運輸的鐵路運輸系統的總稱。在LNG運輸需求不斷增長的情況下，LNG鐵路運輸區域通道設計需要考慮鐵路開展LNG運輸具備的運輸技術條件，依據LNG鐵路運輸需求，提出LNG鐵路運輸區域通道。
3.1 運輸條件分析
從載運工具、裝卸作業設備及場站、應急救援技術、徑路條件等方面對LNG鐵路運輸技術條件進行分析。LNG鐵路載運工具采用無損儲運技術，無損儲運時間必須滿足正常鐵路運輸要求，其設計、制造需滿足國際國內相關標準法規，并需通過鐵路靜強度試驗、鐵路沖擊試驗、鐵路動力學試驗及低溫性能試驗，以滿足鐵路運輸工況安全要求。按照易燃易爆危險品裝卸作業要求，LNG鐵路運輸涉及的裝卸設施設備及場站必須滿足《石油天然氣工程設計防火規范》(GB50183)、《鐵路危險貨物辦理站、專用線(專用鐵路)貨運安全設備設施暫行技術條件》(TJ/KH003)等相關標準要求。另外，還應制定相應的應急預案以應對LNG鐵路運輸過程中可能出現的泄漏、火災等事故。LNG鐵路運輸徑路發到端和沿線技術條件應滿足易燃易爆炸危險品運輸技術要求，盡量避開客貨繁忙線路。因此，需要進一步研究LNG鐵路運輸技術條件，在確保安全的前提下，開展相關試驗研究驗證LNG鐵路運輸技術條件。
3.2 鐵路運輸需求分析

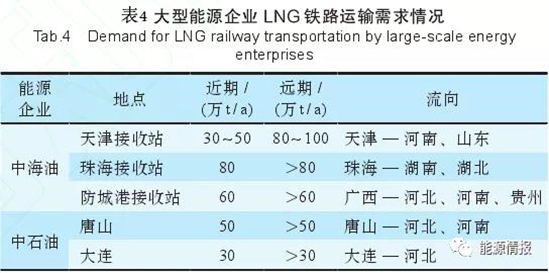

根據中國海洋石油集團有限公司、中國石油天然氣有限公司等LNG鐵路運輸需求較多的大型能源企業調研結果，能源企業具有較大的LNG鐵路運輸需求，LNG鐵路運輸主要是將LNG從沿海LNG接收站運輸至華北、華中和西南地區，LNG鐵路運輸流向與LNG運輸流向一致。能源企業迫切希望盡早實現LNG鐵路運輸，打通LNG公海鐵多式聯運。大型能源企業LNG鐵路運輸需求情況如表4所示。
3.3 區域通道設計

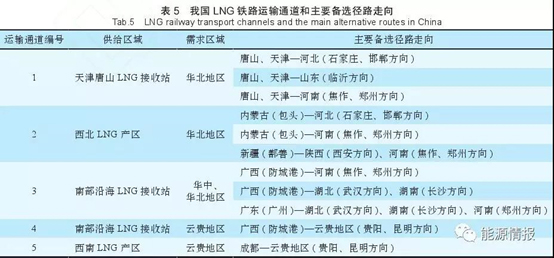

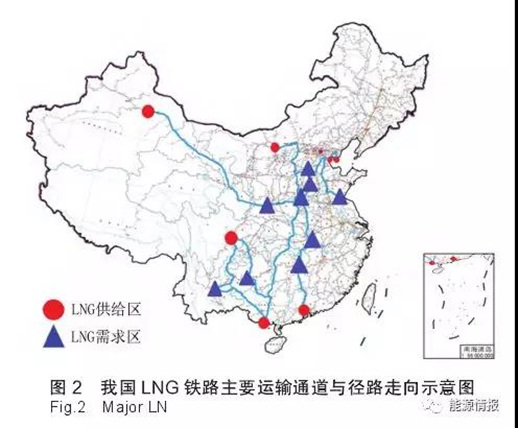

LNG屬于2.1類易燃易爆危險品，在備選徑路選擇過程中應考慮以下原則：①盡量避開客貨繁忙線路，徑路運輸能力較大；②運行徑路短、運行速度快；③優先開展長遠距離運輸。因此，根據我國LNG流向分析結果，結合LNG鐵路運輸需求和運輸流向特點，假定LNG供需區域的發送端和到達端，提出我國LNG鐵路運輸主要運輸通道和徑路走向。我國LNG鐵路運輸通道和主要備選徑路走向如表5所示，我國LNG鐵路主要運輸通道與徑路走向示意圖如圖2所示。
由表5、圖2可以看出，LNG鐵路運輸通道和主要備選徑路，發送端為LNG供給區域(沿海進口LNG接收站和西北LNG產區)，到達端為LNG需求區域，備選徑路走向與LNG運輸流向一致，基本覆蓋了調研的各鐵路局集團公司管內和大型能源企業的LNG運輸需求。第1條運輸通道，可以將唐山和天津進口LNG運輸至華北地區；第2條運輸通道可以將西北地區國產LNG運輸至華北地區；第3條運輸通道可以將南部沿海進口LNG運輸至華中、華北地區；第4條運輸通道可以將南部沿海LNG接收站進口LNG運輸至云貴地區；第5條運輸通道可以將四川產氣區域的LNG運輸至云貴地區。我國LNG運輸通道和主要備選徑路可以為LNG鐵路運輸徑路規劃提供參考。
4 結束語
隨著我國能源結構調整，天然氣在能源結構中的比重越來越大。在管道氣增量有限、管線建設周期長、公路運輸能力有限的形勢下，運輸能力與運輸需求之間的矛盾日益嚴峻，已成為制約LNG市場廣的關鍵因素。LNG鐵路運輸運輸半徑大、網絡完善，可以形成鐵路運輸網，有利于全國范圍內調配LNG，LNG鐵路運輸可以與公路運輸形成優勢互補，以滿足我國日益增長的LNG運輸需求。若能開展LNG鐵路運輸業務，不僅可以打通LNG“公海鐵”多式聯運模式，還能解決西北氣源遠距離運輸、沿海接收站配送半徑范圍有限等難題，擴大LNG消費市場范圍。
